![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhlzuYajr3LZMaB7nBIzhB9xHeHGRSG7YfNL56DL8Uwo4oZQBOgNCFWCRlL1oujLtSvNxieLlMPqzG7sylDRT3QzMDwHNf03P02ULVxw1SIpmyxkkDLwvf_Iu4iQ73G5ofo4XiK3KJ9F-HC/s1600/DSC02746.JPG) |
木氣爐的燃燒時火焰 |
木氣爐介紹
木氣爐 (
Wood gas stvoe )是利用木材燃燒時產生的木煤氣與空氣混合後再次燃燒。因為二次燃燒得較完全,所以木氣爐使用木材的熱效率較高,也幾乎不會有黑煙產生。可以說是加了turbo 的火箭爐 (rocket stove),讓能源的利用更有效率,很符合
樸門永續設計的原則
木氣爐原理
在木氣爐的設計裡面,中間燃燒室(chamber)木材燃燒後產生的木煤氣透過下方的氣孔排出,並往上升。新鮮空氣由外爐氣孔隨著木煤氣的熱氣流上升,並因為接觸燃燒室外壁而達到加溫的效果(preheat) ,使得混合了空氣的木煤氣燃燒完全,並達到更高的溫度。
以下為DIY時間
材料
兩個鐵罐子,最好是大小差一點,小的剛好可以放進去大的裡面。想像一下,小罐子是木材的燃燒室 (第一次燃燒),大罐子是爐子的外壁。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEji06SvDi_Xrd_I8V3DPSpoNRXyl9wJNWBLRJWLqK0U6ghfB1MjL-sDeCE8CBoXoBwktsacIVxWtBZGzL7HKO-ePHbYaXIwB2y94DpD7ZgDMDEXTDjyk4F3JJBgQ08pdaFoTqWexpdqLN87/s1600/DSC02716.JPG) |
兩個鐵罐 |
工具
電鑽加上鑽金屬用的鑽頭、花剪、奇異筆
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgi0oSu_gRoP9etrlT7TYEZY50QM-6KQO_CQRL-m12wr2_sclvnili8QCckC6hhAMmV7Xdk0cucjp5qXqTstaKoIha5Irpnh-8hla5eAeWxSKlXKZa5D9blaEANuuSw4FCu7Ug91S0fE8Xf/s1600/DSC02738.JPG) |

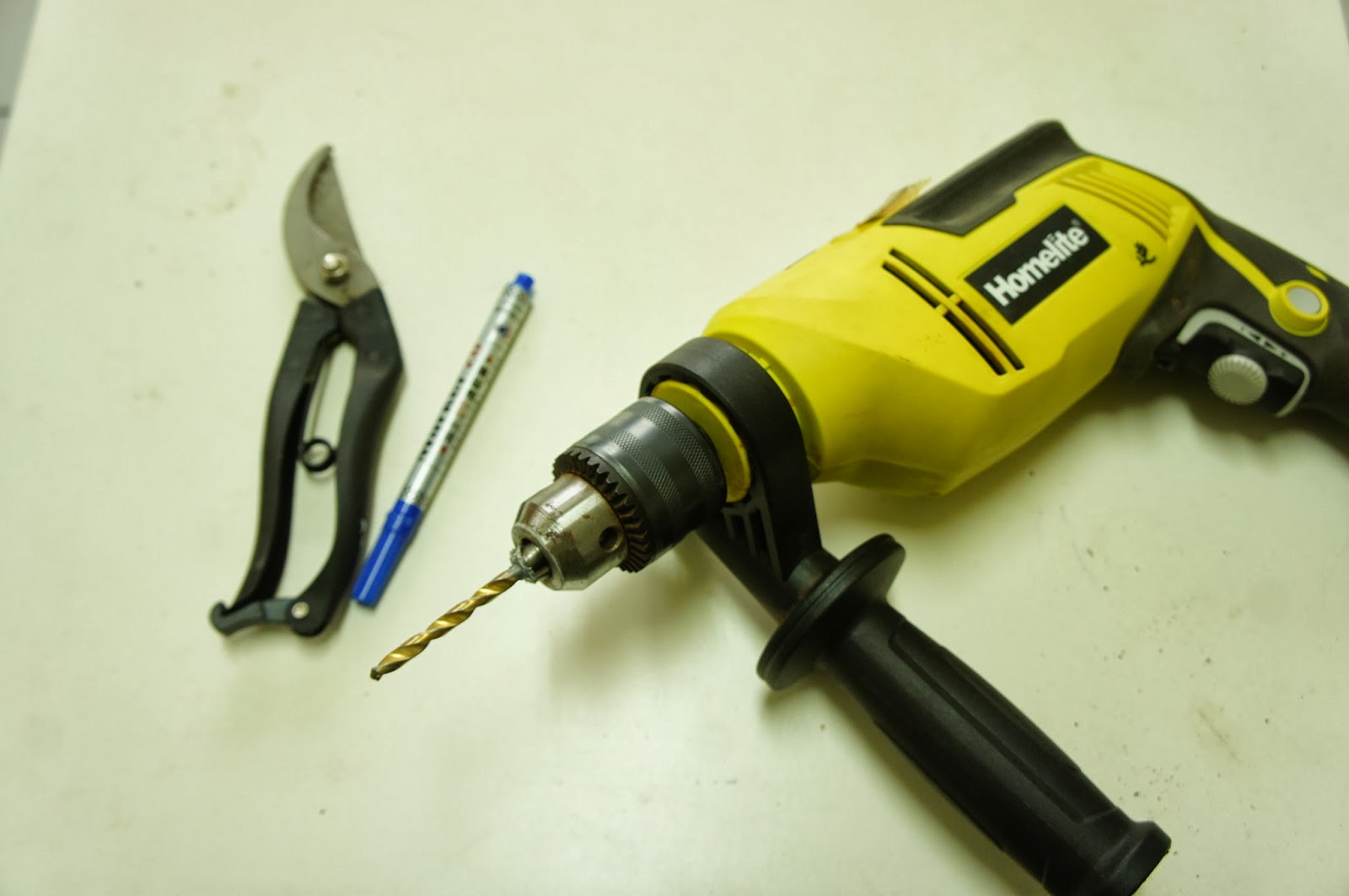

製作木氣爐所需工具 |
步驟一: 將小罐子的底下鑽洞
目的是製作燃燒室下方氣孔,讓木材燃燒後的木煤氣能夠排出
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEj6AA20a6jcm72DZbL7IjfXjT3Znnj3J4WBzL3XM9I6jfgKjCSIQLcMm7w9JCNBDwnnk76hyphenhyphenyUYgP8uRR1G3iuhIBTbbrZCybnOTlzNqsQzgIqOBkLsFuBOtwKZ6p8CeuXhIq0GFTFQAMVr/s1600/DSC02721.JPG) |

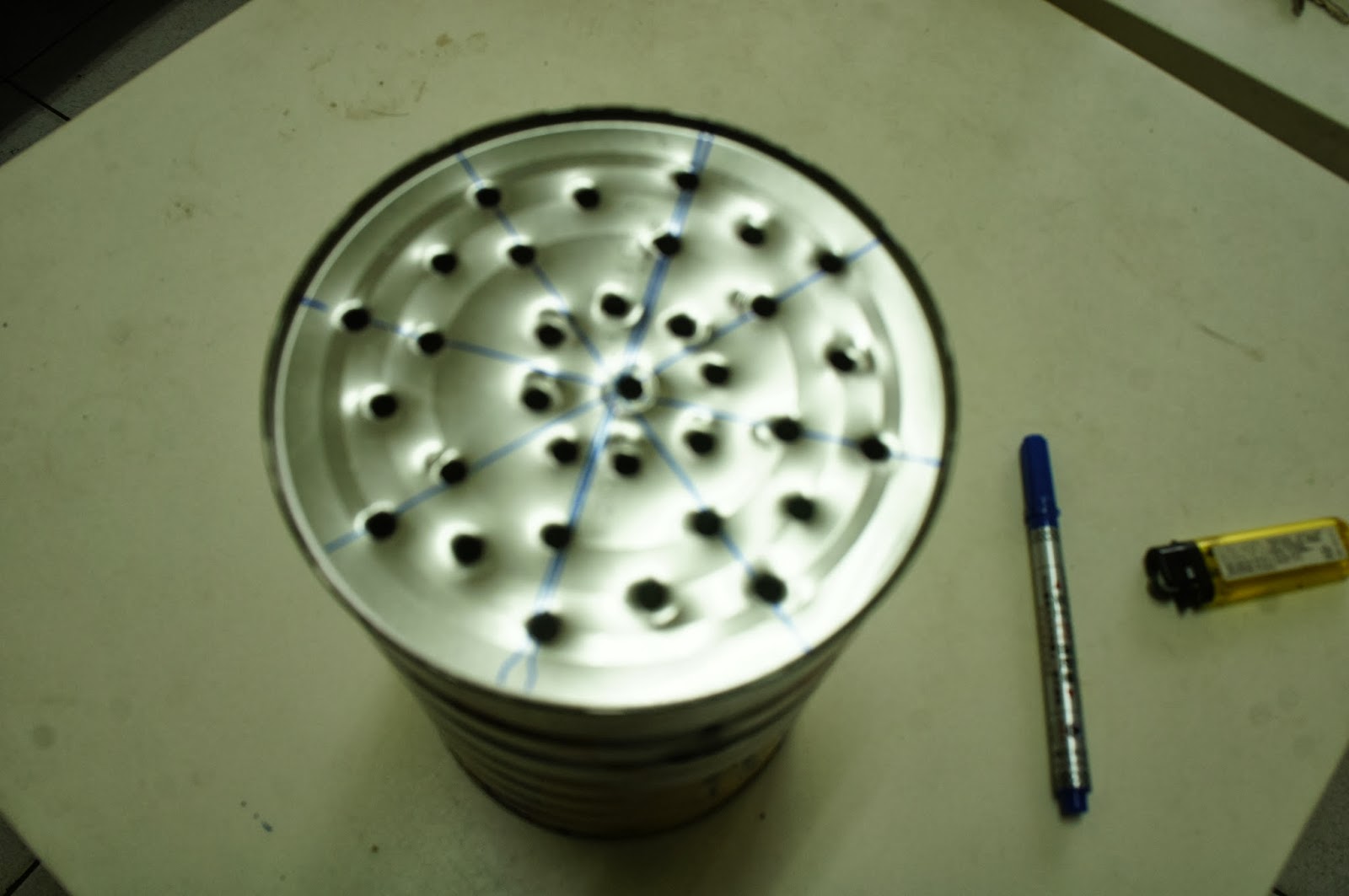

木氣爐燃燒室氣孔(小罐子) |
步驟二:將小罐子接近上方的罐身鑽洞
目的是製作氣孔,讓混合了新鮮空氣的木煤氣能夠排出 (燃燒)
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhOAQG36TlfIBvevd-t_dX82HQOx6sNb4NIr6-PZ8-UZpIsHLXe192ghoew1x9vSkWM7ksAEUtxgBhWiyQXW5bePcpz3uEEUiJgaT73e_um4Ic2olYOSn9-E4xjdiX0Z8UY0fWi2cNHBVbA/s1600/DSC02722.JPG) |
混和空氣的木煤氣排出的氣孔 (小罐子) |
步驟三:將大罐子接近上方的罐身鑽洞
目的是製作讓新鮮空氣進入的氣孔。
現在我們有兩個罐子,將大罐子倒過來。如下圖,小罐子底下有洞,罐身上方有洞。大罐子罐身下方有洞 (倒過來後)
步驟四:將兩個罐子結合
需密合木煤氣才不會外漏,兩個罐子之間的空隙就是木煤氣的通道。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjqP-EWC2D_nXH12ovAqSNMKivmoSywDoogmK7AjpcigTTXEBK3BJs3-YJSgG-jTNXy8ghCkFa4Im0gyAb8_64TIKdm6o7sqBkIaekYvoRmo5etiBDEUs9-1DJCmimlZWMJ8ZcwF55KtZDm/s1600/DSC02718.JPG) |

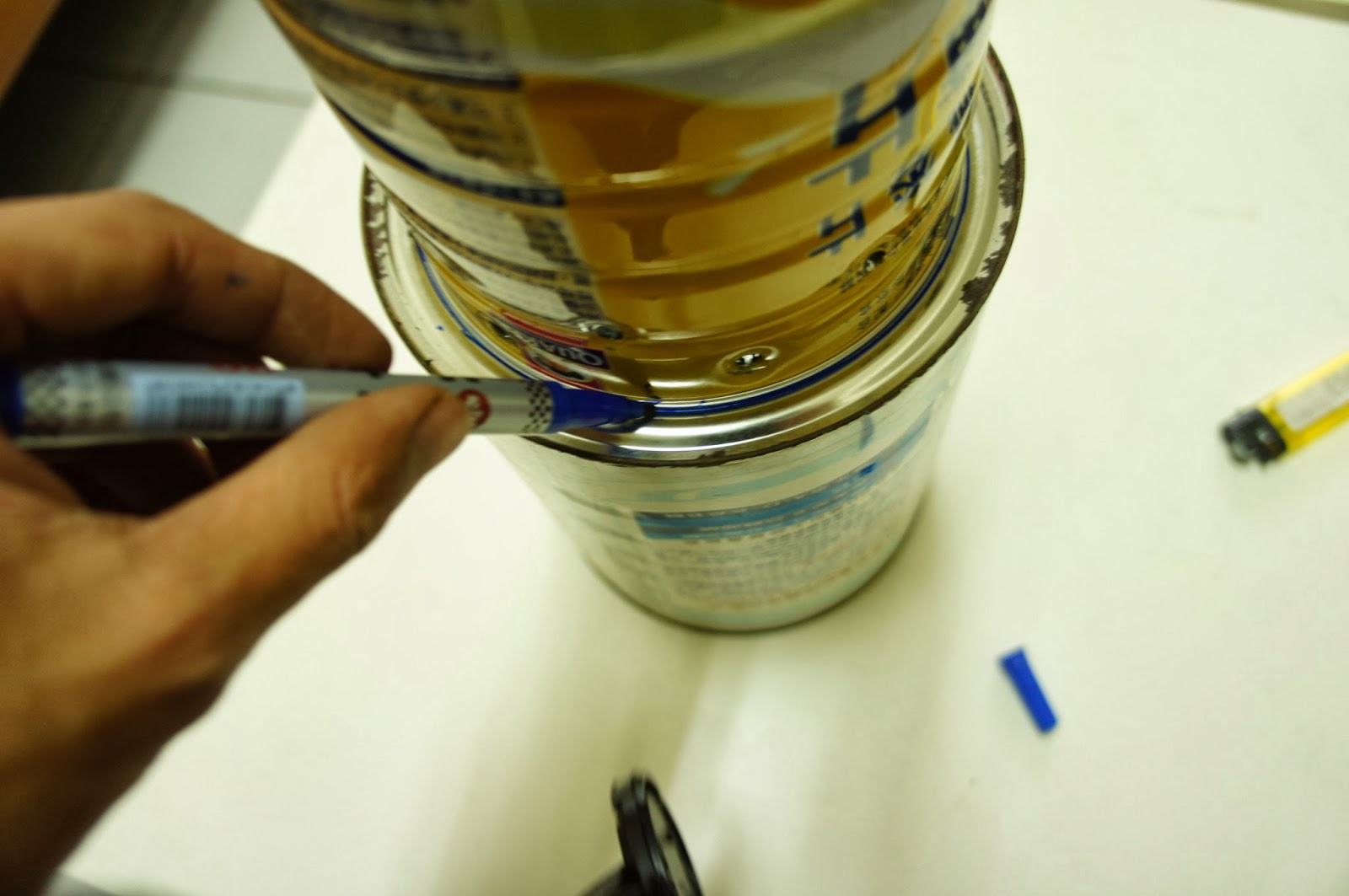

以小罐子的尺寸在大罐子上做記號 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjYAzyg05xuQtFN9qepu6Y_jpHbng0IZE6S_21bhW4-PVfEjgQc4A_xIgogtT28lLUu6w6ZLqxl2lkGMhyphenhyphenwKc8jGUDeuis4T-0U0tRiFIZjap2Vd4OBd5M9SdXnK_1BFRD5iA_M1Abg0477/s1600/DSC02726.JPG) |

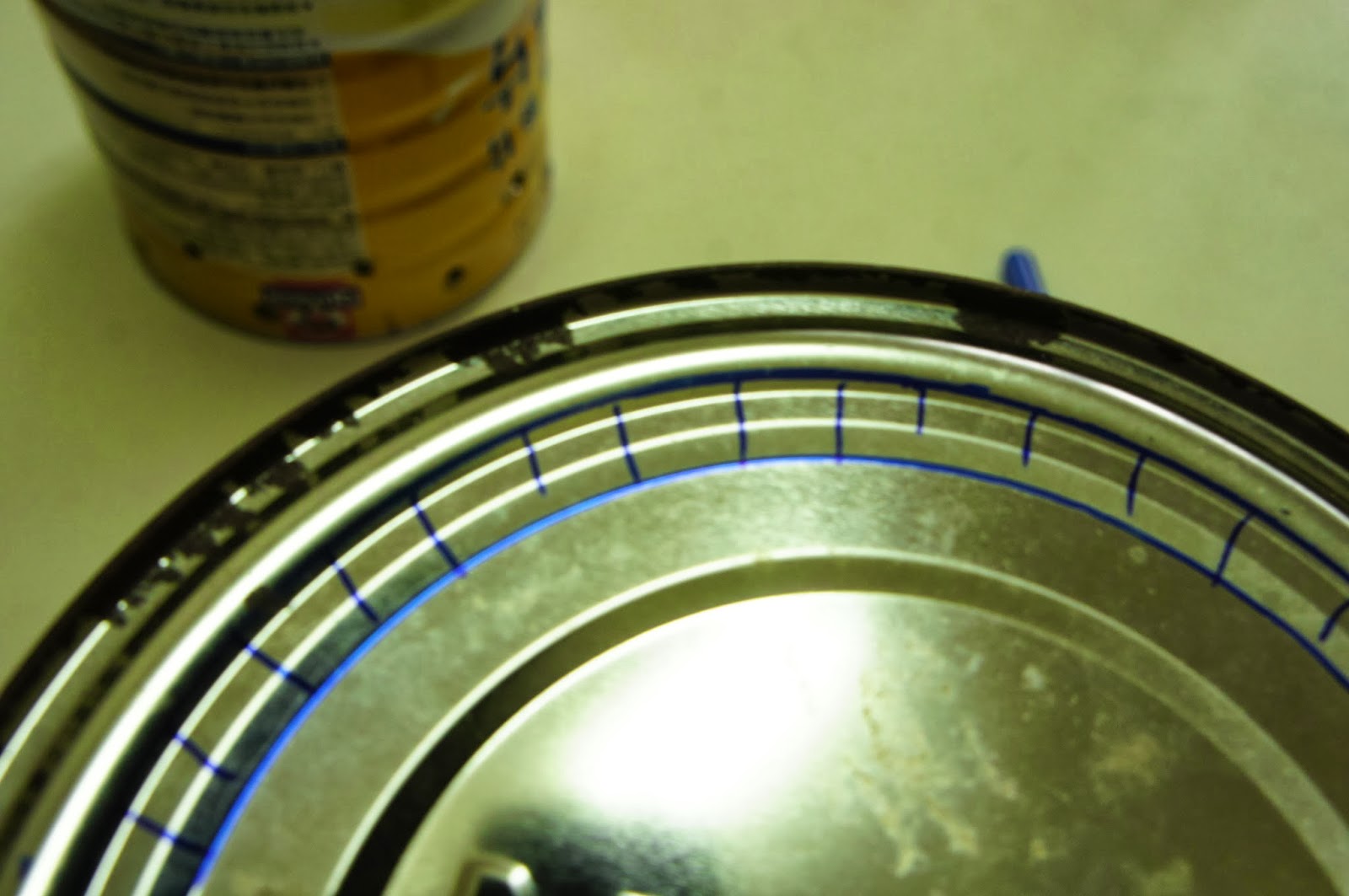

在大罐子上總共畫兩個圓圈,一個是小罐子的大小,一個在略小一點,兩個圓圈之間畫裁剪線 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgs6yKF_6vlbvYKxvL-1U-YckDyHGa6t-aXzw25OWol-D1_MXbS2WqMIEYMrZlsBrgmkzoODxE69P549N6AfplGXZdUfbQCbukM2uheL-9VTwtF6QvV50J0S_dTWqV7piKRKDWg6W2bfsEk/s1600/DSC02724.JPG) |

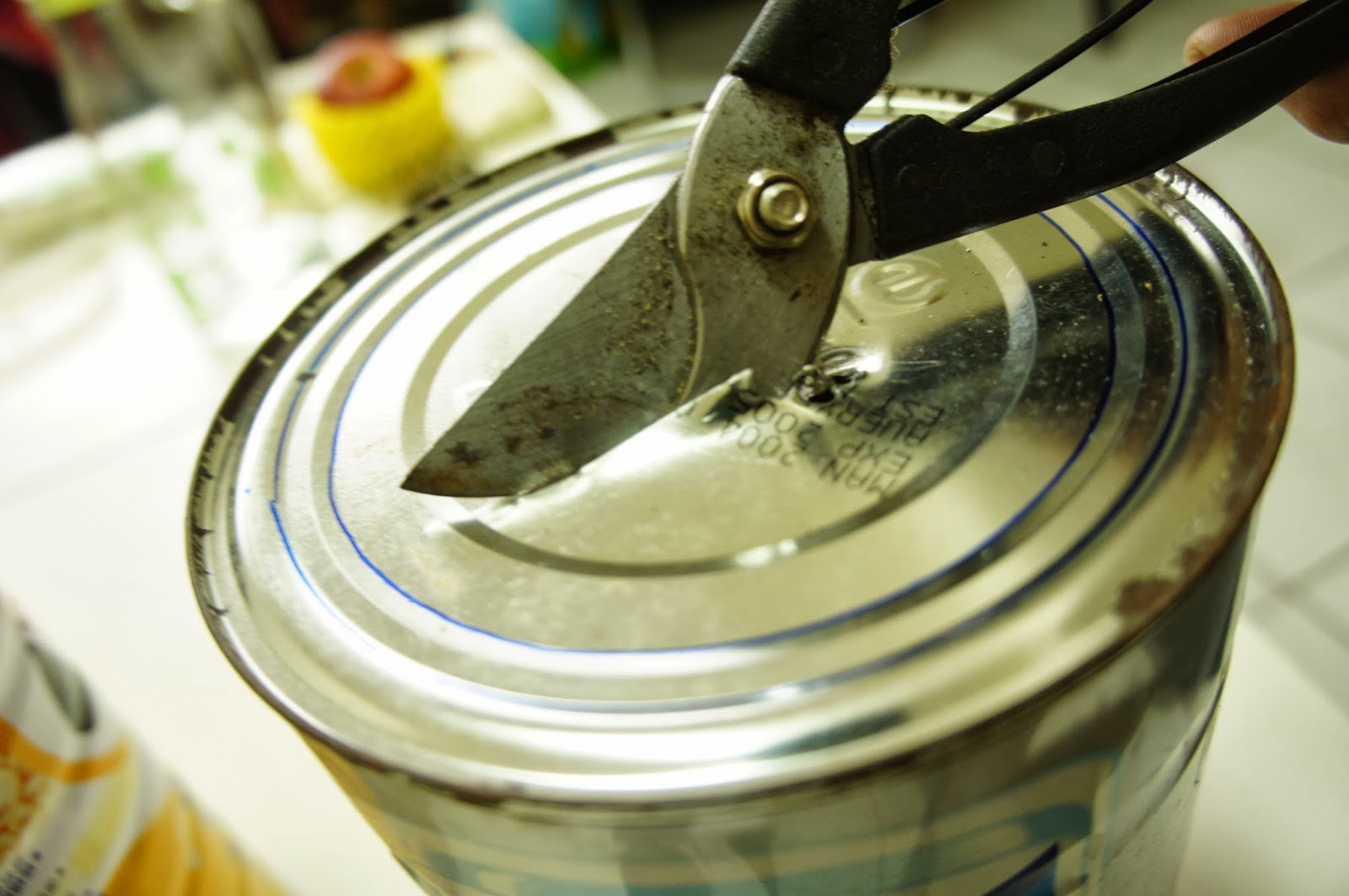

將小圓圈挖空 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgB11UG_T_d9SyDReOm-zy98mLY07qFBO1XmCyAi8Oq20K3D9jRTSCdPB2urAuy8mOg7OYGFh8uj0uVDKlD99t4jehQXSOatJBAyuatiZKgycQLIfT_ztUMV_u-h-9DjkCYJiRDRhdDbHg7/s1600/DSC02727.JPG) |

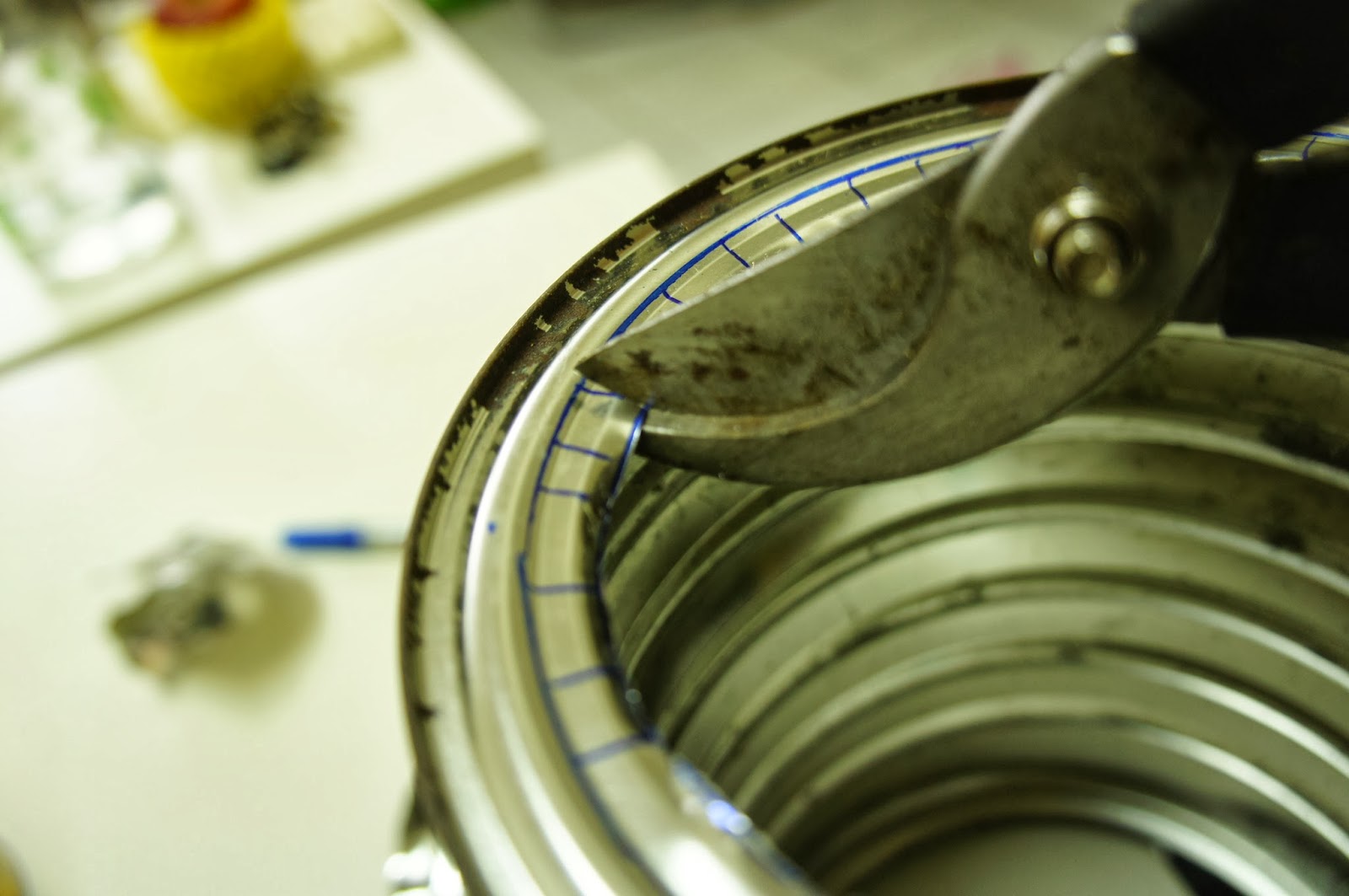

剪開裁剪線 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgL-bQxJExNjXdYKdBctfer_ik8a_qpxxkVoGNOz60FoV6c8pFPa68tInf8hyphenhyphenhNGAB5ySZn0mDHck1VDBty2PXjzlAo5ew8RHUy5QntlYbjCe5fMzvkK79Xaf7oLJsHBBN9o91-qLWEkB_p/s1600/DSC02728.JPG) |

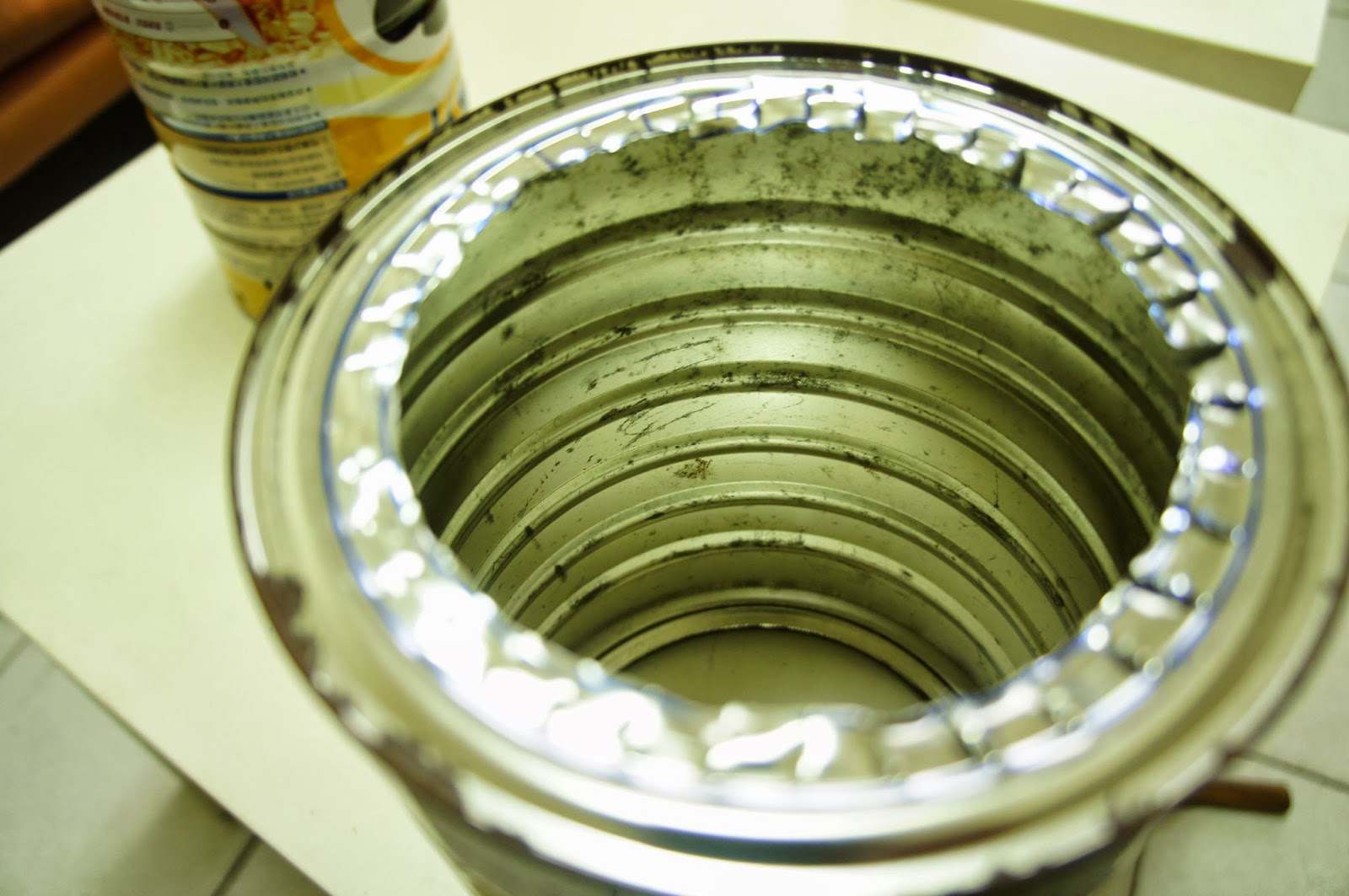

剪完所有裁剪線的樣子 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjdxDqK2nU3tXiCBPNKOGnBHtpM4TqMbi67WwV6FR3e3pqWe3SU4q0JikScmA2zBhsRr9nU0RPcOE3AAttvhKfsgCgyW9JveO5Gi4gY1tKn5JypDmA0J_SXi_t6cvxrHb6ecniPCoQaoBTy/s1600/DSC02730.JPG) |

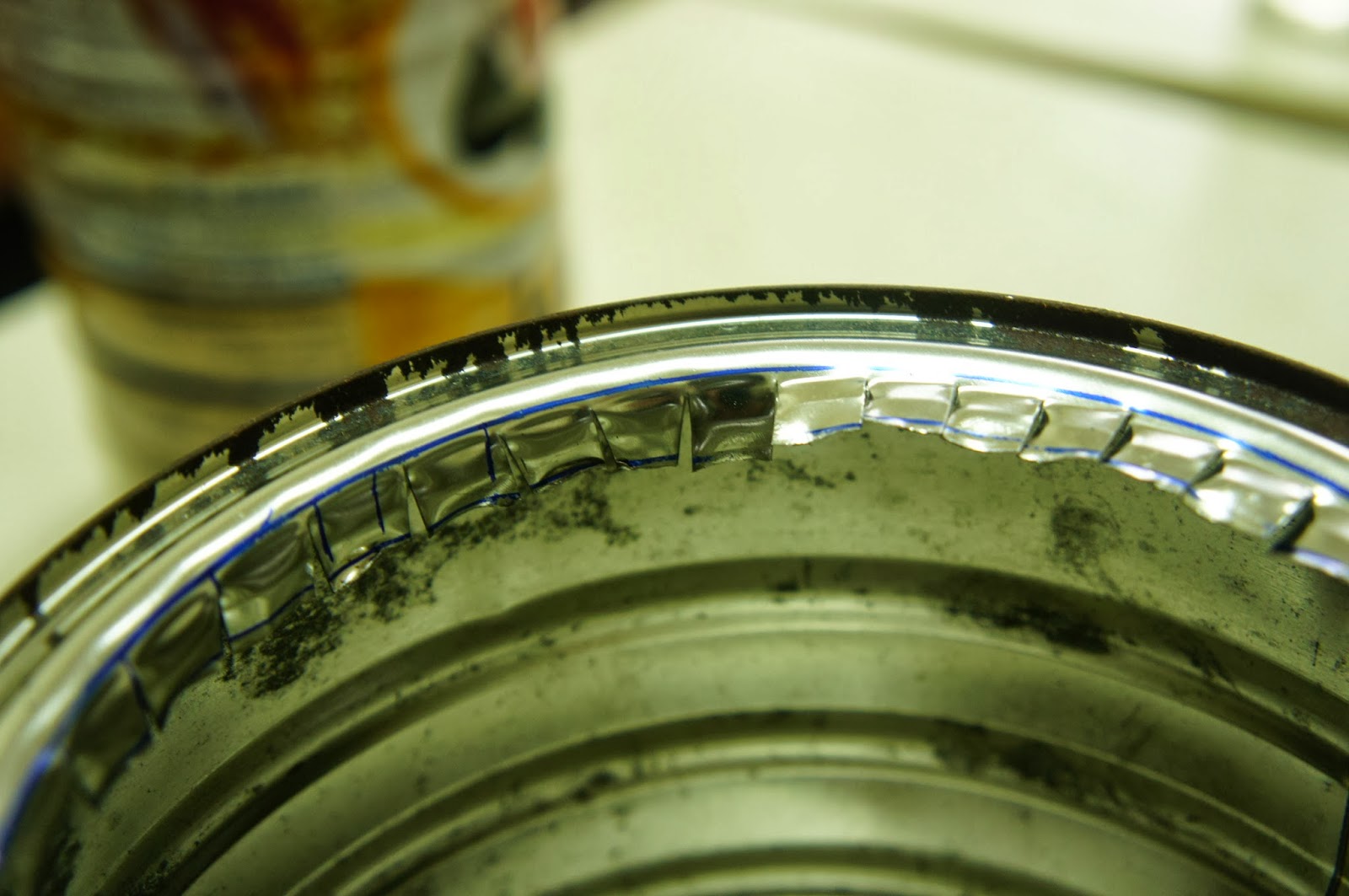

往下掰 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgZmOTOkcMCmRYaqsg13Niwb_UMWEa63qx_iR6GyzdKRcHszJQ9jVRD1Ugsz2I7Odl4NnK0c4msI8rr3KRutEGn1mIBrhcVb-OkOAqeckODN4swwOzUoSpESrRRidWAWgBQfWMB88MgoZ8A/s1600/DSC02731.JPG) |
將小罐子套入大罐子中 |
步驟五:完成了,慶祝一下
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEg47CGuh1bkjNpkDMPnIQT6eaajRLDkgk03-xl1kvgzgTxbXDoOAek1QthL05CZxCDFuLMEVueOZqt9C-VUF4QfddzacH0pD77Cb0b4souiXfNX12-qVyfEuq4XJoe_tvFIHRILdjLnR8TG/s1600/DSC02739.JPG) |

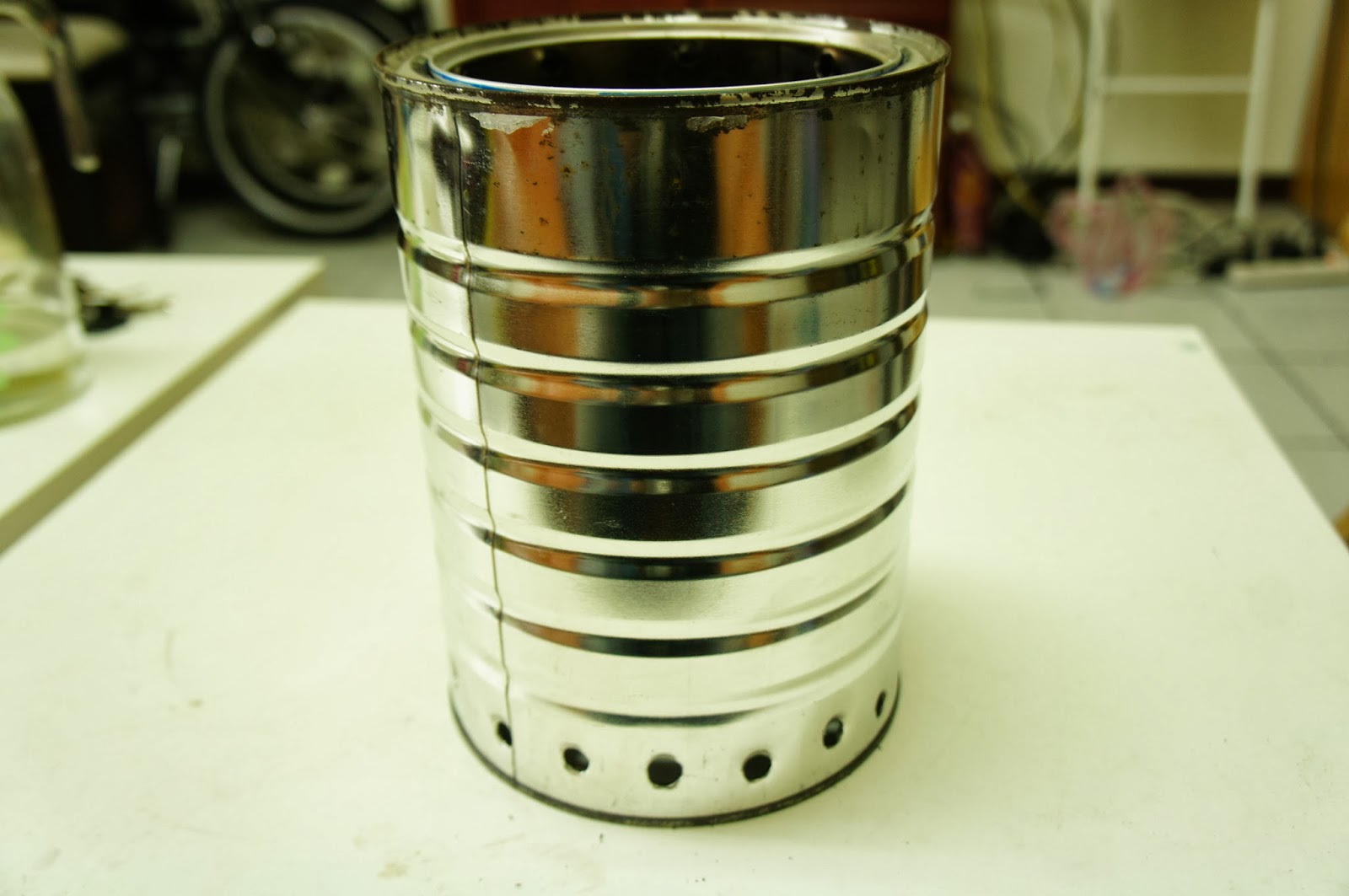

木氣爐正面圖 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEgGF-y6MZPFBaE6muV4LTMJHGI8TEQ323XG3SfemIXVoUjo9PUlwJeEowV8b7TqCmaGwKl3szPzyuIXr6FFIaXRkaSDd_VtST7yyPu7SYd15csyoEcUYYhfVBTfFHwTy6I-8qVVY9SFNxKR/s1600/DSC02740.JPG) |

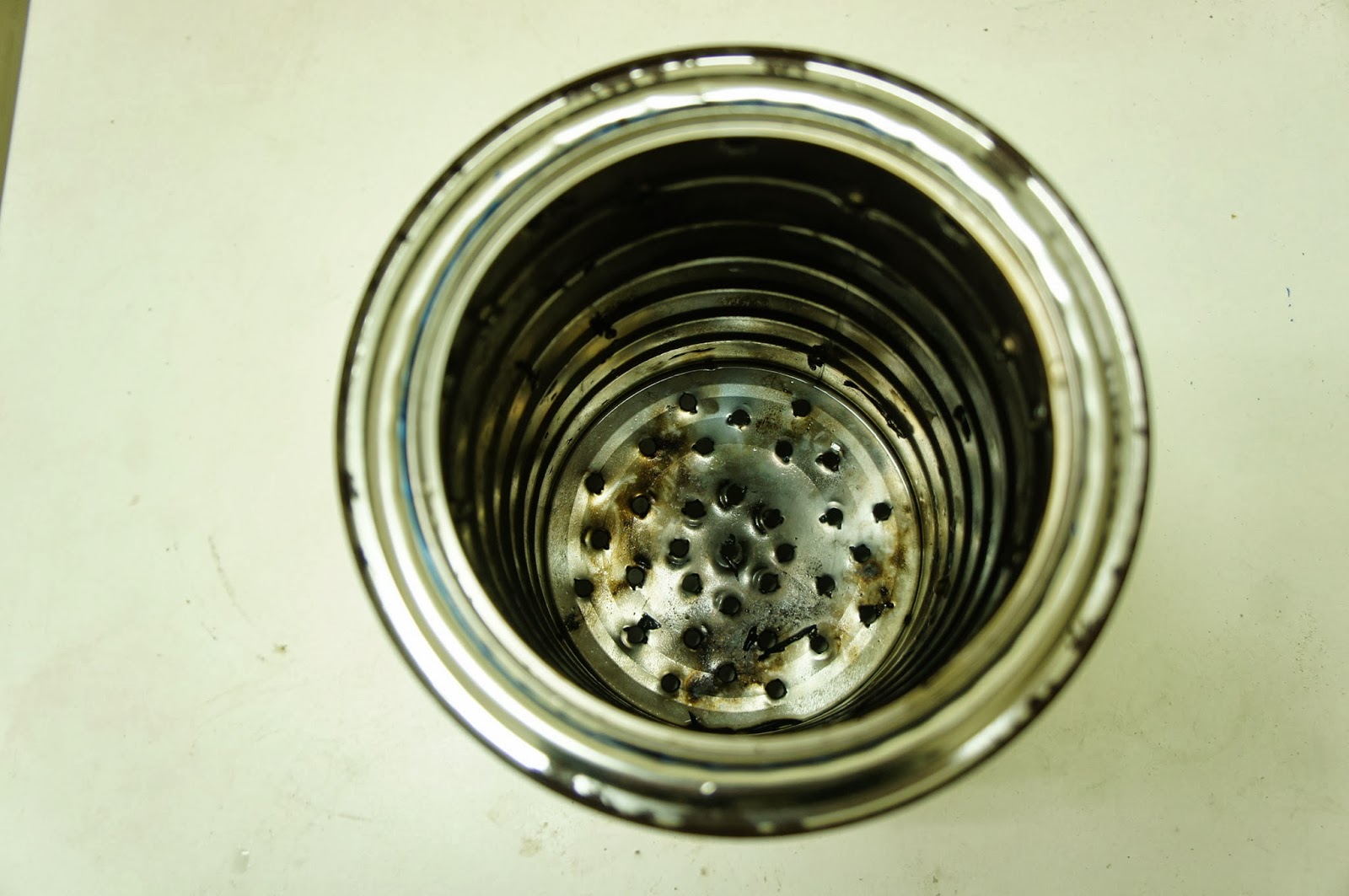

木氣爐俯視圖 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEh-8KsNthvzj6deCuwQo-kAZvSexzLd46ZAtvXNVCFKQwP8PZ_3spikgKjhTaIu2kztaO5Ia6XDr90VgTME4C3G3ztbiXovtBEw4UviZTkqsFX8UrMEOU9zXWW3ZgJRtElV0FAgOVUrlRSQ/s1600/DSC02741.JPG) |

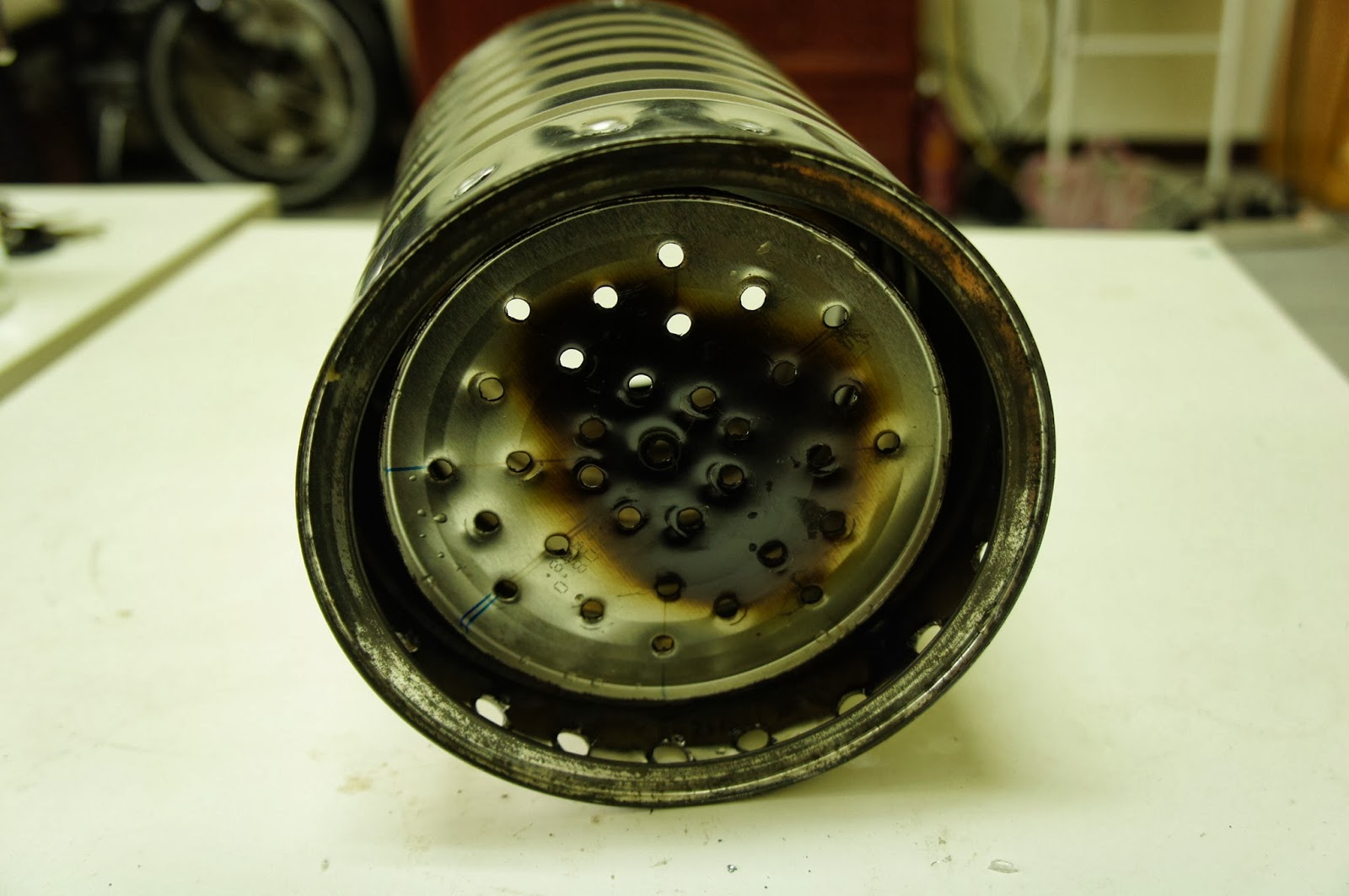

木氣爐底面圖 |
實測燃燒。後記
火焰很旺,煙少,唯獨大小罐子的接合處需要再密合一點,火焰的形狀才會漂亮。
下次設計需要改進的是,需要爐架放鍋子用,需要有底墊以利蒐集灰燼。
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEjHhh_AO_fEgG9H8G55cQGZ8eMjVcQ_yeiMYWOBFP5ZgvYZO3xyHkjHIms0vJz_uHETLpmxfbTlaacD-LSdPtbWkFm3YQNKbVrwNKHjCcHvzFkbLVP51nGQyCF4PPGxKajkg-5XEHz0MK3B/s1600/DSC02744.JPG) |

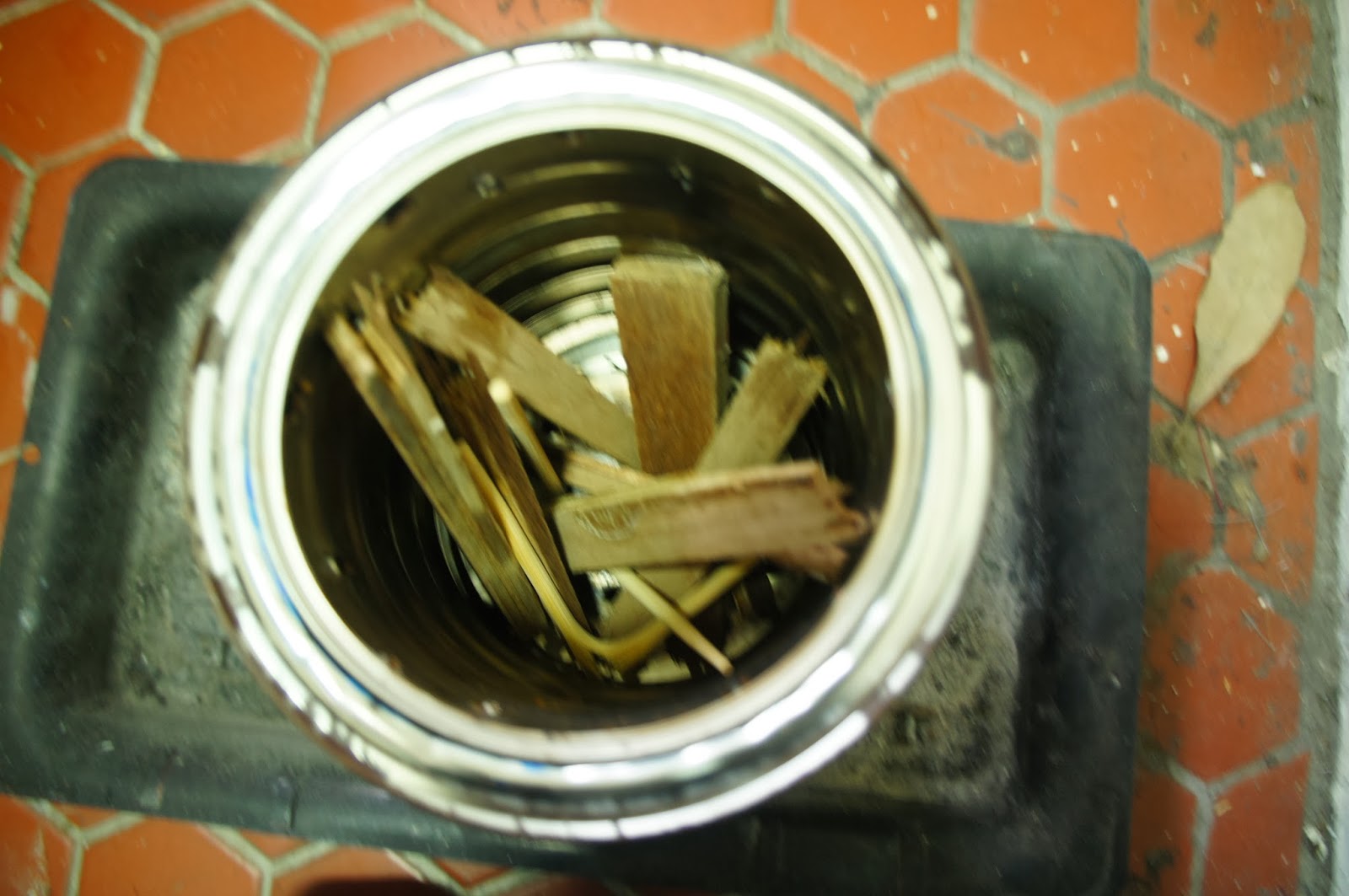

木氣爐實測燃燒,加入小木片,底下記得墊東西。 |
![](https://blogger.googleusercontent.com/img/b/R29vZ2xl/AVvXsEhf4f-5GlgOlrjOyA3YYG-ZFWqBKeMucC3fInztWr2w9HqxLnzBkzTTLE6vE66L2EGcBeBN-tnkmAMfc59efjIdkX7OkemywaqWkmZy8XN9BiJHWyKJta0efwP2SUN3Y5-TErKi29Y1koxd/s1600/DSC02746.JPG) |

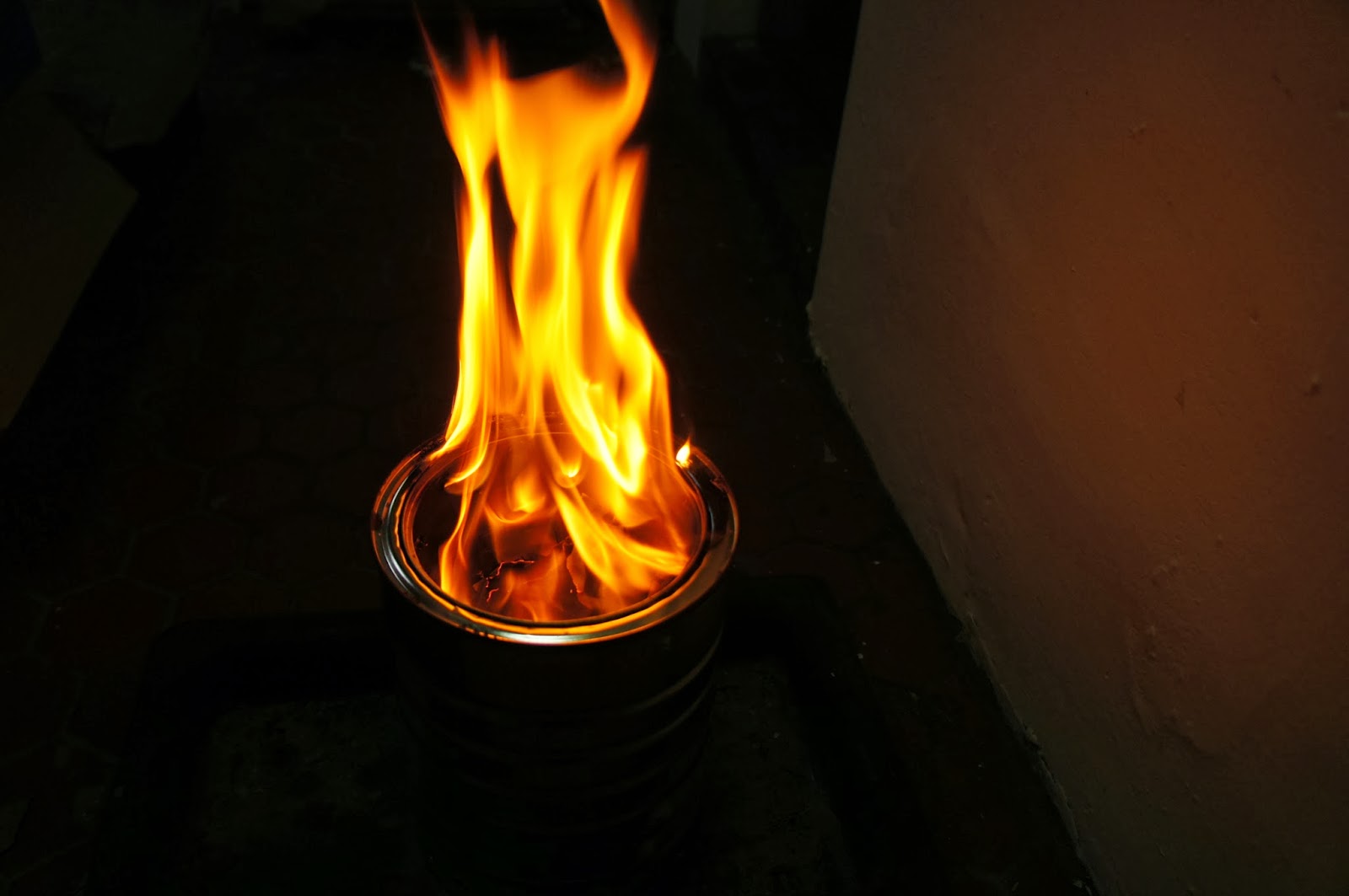

木氣爐實測燃燒 |
